Proyecto 4

REQUESITOS DEL DISEÑO:

Además de los elementos típicos de un datasheet, como características técnicas, diagramas esquemáticos y recomendaciones de uso, los estudiantes deberán incluir una sección especial dedicada a explicar cómo configurar y utilizar la matriz de LEDs en al menos el uso de la tarjeta como un vúmetro LED. Esta aplicación debe detallar el funcionamiento, configuración y posibles usos en contextos reales, proporcionando un valor añadido al documento.

DESCRIPCIÓN DE LA MATRIZ DE LEDS:

La matriz led es una placa que está diseñada para configurar prototipos más rápidos con el tamaño más pequeño; este diseño a lo que hace ilusión es a una matriz de 5x5 con diferentes aplicabilidades este diseño consta de transistores, diodos, un 555, capacitores entre otros componentes inmersos en él, este mismo es compatible tanto con Arduino, como con protoboard, con la matriz puede jugar con la manipulación de los leds. La placa ofrece los dos puertos para Vcc y tierra y ofrece 10 pines para control.

CARACTERISTICAS PRINCIPALES:

• Compacto y versátilI: La matriz LED está diseñada para facilitar el desarrollo rápido de prototipos en espacios reducidos. Su tamaño compacto (50-29mm X 54.36mm) la hace ideal para proyectos con limitaciones de espacio.

• Compatible con Arduino y protoboard: La matriz LED se puede utilizar tanto con plataformas Arduino como con protoboards estándar, lo que permite una fácil integración en diversos proyectos de electrónica.

• Control individual de LEDs: La matriz LED permite controlar cada LED de forma independiente, lo que posibilita la creación de patrones, animaciones y visualizaciones personalizadas.

• Conexiones disponibles: La matriz LED ofrece dos terminales para alimentación (VCC y GND) y 10 pines de control para manipular la matriz LED, facilitando su conexión y uso.

DIAGRAMA ESQUEMÁTICO:

Representación gráfica del circuito con sus componentes y conexiones.

Componentes:

Transistores:

Referencia original: 2N2222a (through-hole)

Referencia nueva: MMBT2222A (SMD)

Diodos: (Referencia no especificada)

Temporizador:

Referencia: NE555

Capacitores: (Referencia no especificada)

Resistencias: (Referencia no especificada)

LEDs:

Color: Verde

Cantidad total de componentes: 93

Numeración de pines:

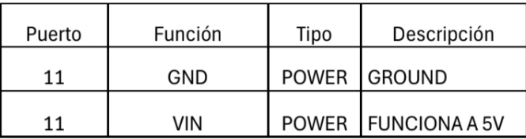

1) Pines de alimentación :

VCC/VIN (alimentación): Este pin proporciona la alimentación principal a la matriz

GND (tierra): Este pin conecta la matriz LED a tierra.

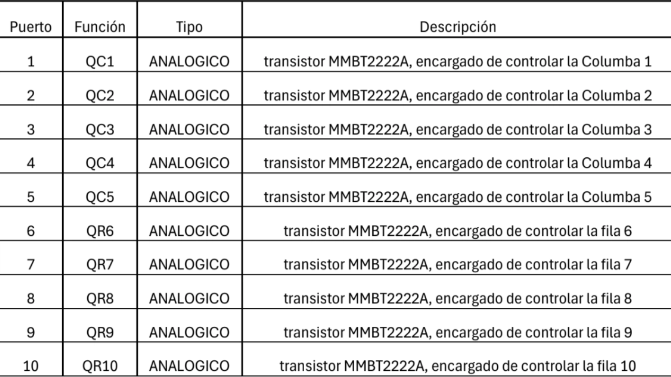

2) Pines de control:

Los pines de control se utilizan para controlar el encendido y apagado individual de cada LED en la matriz. La numeración y la función de estos pines pueden variar según el modelo de la matriz LED.

ESPECIFICACIONES TÉCNICAS

*Voltaje de operación : 5 V DC (máximo).

*Corriente de operación : 400 mA (máximo).

*Potencia de consumo : 2 W (máximo).

*Rango de temperatura de operación: -20°C a +80°C.

OTROS PARÁMETROS ELÉCTRICOS RELEVANTES

* Corriente por LED: 20 mA (máximo).

* Voltaje de caída de LED: 2.0 V (típico).

DATOS DE SEÑAL

* Niveles de señal de entrada : 0 V (bajo) y 5 V (alto).

* Impedancia de entrada : 10 kΩ (típico).

* Impedancia de salida : 100 Ω (típico).

* Frecuencias de operación : Hasta 1 kHz.

* Ancho de banda : 100 Hz a 1 kHz.

OTROS PARÁMETROS DE SEÑAL RELEVANTES

* Señal de reloj : 1 kHz (típico).
* Señal de datos : 8 bits (para matriz de 5x5).

DÁTOS MECÁNICOS

* Dimensiones : 50.29 mm x 54.36 mm.

* Tipo de encapsulado : PCB.

* Peso : 10 g (aproximado).

* Material del PCB : FR-4.

OTRAS ESPECIFICACIONES MECÁNICAS RELEVANTES

4 perforaciones para sujeción mecánica

APLICACIONES TÍPICAS

• Vúmetro LED : La matriz LED se puede utilizar para crear un indicador visual del nivel de sonido, como un vúmetro para sistemas de audio.

• Tableros de control : La matriz LED se puede utilizar para crear interfaces de control para dispositivos electrónicos, mostrando información o permitiendo la interacción del usuario.

• Juegos educativos: La matriz LED se puede utilizar para crear juegos educativos interactivos para niños, utilizando la capacidad de crear patrones y animaciones.
